环保皮革板块是公司践行“低碳、环保、健康”理念的核心业务单元，致力于研发、生产和推广高性能环保合成革材料。公司依托自主研发的Nupex™(新顶点)SER合成弹性树脂及无溶剂直塔式复合工艺，构建了从基础树脂合成到高端皮革材料制造的一体化能力。该板块以彻底解决传统合成革生产中的溶剂污染和有害物质残留为目标，推动皮革产业向真正绿色、可循环的方向转型。
- 产品介绍
- 产品特点
- 主要技术指标
- 产品优势
- 应用领域

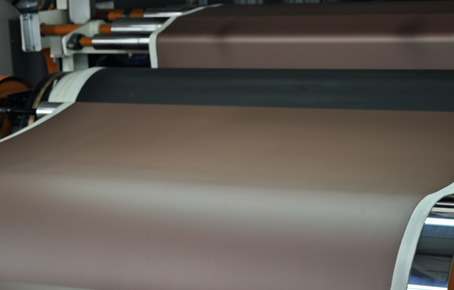

CONTINOX 康帝牛SER弹性体合成革，是环保皮革板块的的核心产品。该产品采用Nupex™(新顶点)SER合成弹性树脂(以烯烃为基础的热塑性共聚物)，通过直熔式复合工艺，将树脂与基布无胶一体合成，并完成连续表面和纹理处理。整个生命周期不涉及增塑剂、DMF等有害溶剂，生产过程无污水和有害气体排放，产品废弃后还可实现整体回收循环使用，是兼具真皮质感与超凡物理性能的环保材料。

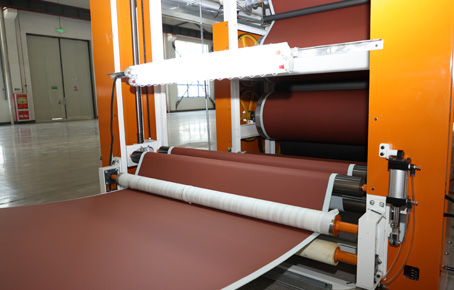

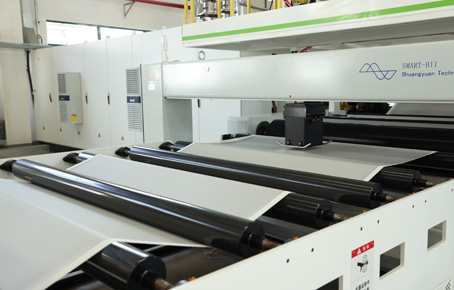

SER弹性体合成革采用Nupex™(新顶点)SER合成弹性树脂，直熔式复合工艺，无胶一体合成，具有优异的可靠度。生产过程中不使用溶剂和其他有害物质，同时生产工艺不涉及污水排放和有害气体产生。
Nupex"(新顶点)SER合成弹性树脂无化学交联剂残留、不含不饱和双键、无极性基团迁移，具有母婴级健康保障，婴儿啃咬、皮肤接触无化学迁移风险，同时更适合敏感体质人群。
Nupex™(新顶点)SER合成弹性树脂合成过程不使用增塑剂、DMF等有害化学物质，无可萃取重金属、多环芳香烃(PAHs)、苯、有机氯载体、游离甲醛、邻苯二甲酸酯、溶剂残留、禁用染料、胺盐、喹啉等有害物质残留。
Nupex™(新顶点) SER合成弹性树脂具有稳定的分子结构，不含有羰基或羟基等易水解的基团，而是含有醚键等耐水解的分子链结构，因此产品具有优异耐热老化、湿热老化、氙灯老化、紫外线老化和耐氢氧化钠(NaOH)、硫酸(H₂SO₄)水解腐蚀。
Nupex™(新顶点)SER合成弹性树脂具有良好的流动性和分散性，树脂在合成阶段进行配色，色料嵌入后不易因应力或温度的变化而迁移或褪色，因此产品不仅颜色分散更均匀，还具有更高耐干擦、湿擦、人工汗液、酒精等摩擦色牢度。
Nupex™(新顶点) SER合成弹性树脂具有极低的玻璃化转变温度，在低温下仍保持分子链的柔顺性，使其在低温的条件下仍能保持良好的柔韧性和弹性。
Nupex™(新顶点) SER合成弹性树脂其分子链通过物理交联形成网络结构，同时与基布(涤纶)有良好的相融性，因此皮料(包含基布)的裁切、回收料可返厂回收，转化为再生皮料，也可进行2级再生，用于包装、弹性地垫等产品。
SER弹性体合成革采通过REACH对247项高关注物质、4项潜在的高关注物质、1项待定高关注物质(SVHC)和REACH附录XVI及其修正法案(EU)2018/1513第72条-致癌,致突变及有毒物质(CMR)，进行筛分检测，结果均为ND。
SER弹性体合成革产品，通过计算从原材料的获取、制造、包装、运销、使用、处理整个生命周期评价对环境影响的潜值为2.58E+00，kg CO2 eq(千克二氧化碳当量),远低于真皮或同类产品。
使用深度氢化的Nupex™(新顶点)SER合成弹性树脂，合成时经过深度脱挥工艺，使家具家居类产品的气味等级，可达到干态1.0级、湿态2.0级，车用产品可达到2.5级。
| 测试项目 | 测试方法 | 单 位 | 指 标 | 检测值 |
|---|---|---|---|---|
| 针孔撕裂力 Pinhole tearing force | GB/T17928-2023 | N | 经向≥40N | 102.5 |
| 纬向≥40N | 81.2 | |||
| 撕裂强度 Tear strength | QB/T1646-2007 | N | 初始状态：≥30N | 58.6/39.5 |
| 湿热老化（70±2℃、95±5%RH/6周）：≥30N | 60/40.6 | |||
| 热老化（90℃，400h）：≥30N | 57.9/36.5 | |||
| 剥离强度 Peel strength | GB/T 8808-1988 | N | 经向≥30N | 无法剥离 |
| 纬向≥30N | 无法剥离 | |||
| 接缝强力 Strong seams | GB/T13773.1-2008 | N | 经向≥350N | 504 |
| 纬向≥350N | 636 | |||
| 接缝疲劳 Seam fatigue | QB/T4874-2015 | mm | 纵向/纵向：≤2mm | 1.61 |
| 纵向/横向：≤2mm | 1.81 | |||
| 横向/横向：≤2mm | 1.63 | |||
| 耐折牢度 Fracture fastness | QB/T4714-2018 | 次 | 常温：20万次表面无裂纹 | 表面无裂纹 |
| -30℃ ： 4万次表面无裂纹 | 表面无裂纹 | |||
| -40℃（极寒地区适用）：1万次表面无裂纹 | 表面无裂纹 | |||
| 湿热老化（70±2℃、95±5%RH/6周）：10万次表面无裂纹 | 表面无裂纹 | |||
| 热老化（90℃，400h）：10万次表面无裂纹 | 表面无裂纹 | |||
| 耐摩擦色牢度 Color fastness to friction |
GB/T3920-2008 |
次 | 干擦 Dry rub：≥4级 | ≥4级 |
| 湿擦 Wet wipe：≥4级 | ≥4级 | |||
| 酒精擦 Alcohol wiping：≥4级 | ≥4级 | |||
| 汽油 Gasoline：≥4级 | ≥4级 | |||
| 碱性汗液 Alkaline sweat：≥4级 | ≥4级 | |||
| 耐磨性 Abrasion resistance | QB/T2726-2005 GB/T 250 |
转 | Taber磨擦仪器，磨擦轮CS-10，负重1000g，5000转，表面无裂纹、脱皮、破洞等异常现象，色牢度≥4级 | ≥4级 |
| 热老化 Thermal aging | QB/T5250-2018 | 小时 | 温度90℃，400小时，表面无油状物析出，发粘，裂纹、脱皮、粉化、明显褪色等异常现象 | 无异常 |
| 尺寸变化率≤4% | 2.0/0.5 | |||
| 耐水解 Hydrolysis resistanc | QB/T4671-2014（B法） GB/T 250 |
周 | 湿热老化（70±2℃、95±5%RH/6周）：表面无裂纹、脱皮、粉化、明显褪色等异常现象，折叠处表面无裂纹及明显的刮破痕迹 | 无异常 |
| 氙灯老化 Xenon lamps age | Q/SQR T1-7 Q/SQRS7-73 GB/T 250 |
周期 | 辐照强度1.20W/m2，@420nm，每周期50个小时*15周期，不允许出现油状物析出，表面发粘等异常现象，色牢度≥4级 | ≥4级 |
| 燃烧特性 Combustion characteristics | GB/ 8410-2006 | mm/min | ≤75mm/min | 0 |
| 气味性 Odor | Q/SQR E1-6/Q/SQR T1-8.4 | 级 | ≤2.5级 | 2.5 |
| 抗污能力 Stain resistance | ISO 26082-1-2019 GB/T 250 |
级 | EMPA 104：≥4-5级 | ≥4级 |
| EMPA 129：≥4-5级 | ≥4级 | |||
| 去污能力 Decontamination ability | SER革试验DVP试验大纲 | 级 | 黑色鞋油：≥4级 | ≥4级 |
| 黑色中性笔：≥4级 | ≥4级 | |||
| 盆栽土：≥4级 | ≥4级 | |||
| 速溶咖啡：≥4级 | ≥4级 | |||
| 可乐：≥4级 | ≥4级 | |||
| 橙汁：≥4级 | ≥4级 | |||
| 酱油：≥4级 | ≥4级 | |||
| 番茄酱：≥4级 | ≥4级 | |||
| 柔软度 Softness | QB/T5155-2017 | mm | 负荷针法（A法）：≥5.0mm | 5.4 |
| 平推法（B法）：40-80mm | 55.8 | |||
| 粘滑性能 stick-slip properties | VDA 230-206:2005 | 级 | RPN≤3 | ≤2 |
| 测试项目 | 测试方法 | 单 位 | 指 标 | 检测值 |
|---|---|---|---|---|
| 防霉等级 Anti-mildew grade | Q/SQR E1-8 | 级 | ≤1级 | ≤1级 |
| 抗菌 antibacterial | Q/SQR E1-8 | % | ≥99% | ≥99% |
| 甲醛含量 Formaldehyde content | Q/SQR E1-6/Q/SQR T1-8.4 | g/kg | ≤10mg/kg | N.D |
| 冷凝组分 Condensation components | Q/SQR E1-6/Q/SQR T1-8.4 | mg | ≤2.0mg | N.D |
| 有机物散发 Organic matter is emitted | Q/SQR E1-6/Q/SQR T1-8.4 | μgC/g | ≤50μgC/g | N.D |
| VOC | Q/SQR S1-160/Q/SQR T1-173 | mg/m3 | 苯≤0.02mg/m3，甲苯≤0.10mg/m3，乙苯≤0.10mg/m3，二甲苯≤0.10mg/m3，苯乙烯≤0.03mg/m3，甲醛≤0.04mg/m3，乙醛≤0.04mg/m3，丙烯醛≤0.04mg/m3，TVOC≤3mg/m3 | N.D |
| 耐胺性 Amine resistance | SER革试验DVP试验大纲 | 级 | ≥4级 | ≥4级 |
| 耐护肤品 Skincare resistant | SER革试验DVP试验大纲 | 小时 | 防晒霜/护手霜：表面无裂纹、脱皮、粉化、鼓包、明显褪色等异常现象 | 无异常 |
| 无异常 | ||||
| 有害物质 Hazardous substances | Q/SQR E1-5 | mg/kg | ≤1000mg/kg | N.D |
生产与产品本身均实现零溶剂、零甲醛、零异味。通过REACH法规对247项高关注物质(SVHCs)的筛分检测，结果均为未检出(ND)。不含重金属、多环芳烃(PAHs)、邻苯二甲酸酯等有害物质，达到母婴级健康保障，无皮肤接触或婴儿啃咬的化学迁移风险，因此更安全的应用于医院、婴幼儿、孕妇等直接长期和皮肤接触的相关制品。
Nupex™SER合成弹性树脂在受热后达到玻璃化温度或熔点时，分子链段运动能力增强，材料软化甚至熔融，此时通过施加外力可使受损区域的分子链重新排列并相互扩散,冷却后恢复物理交联结构，实理局部修复。
应用于汽车座椅、头枕、仪表板、门板等。具备出色的热老化、湿热老化、阻燃、抗污、耐酸性及低气味等性能。
应用于沙发、软床、办公椅、墙板饰板等。具有优异柔软度、防霉抗菌、无VOC挥发、不水解等特性。
应用于旅行箱、公文包、背包、手套等。具备良好的印刷、复合、打孔适应性及耐水解、耐磨、耐刮、高色牢度等性能。
